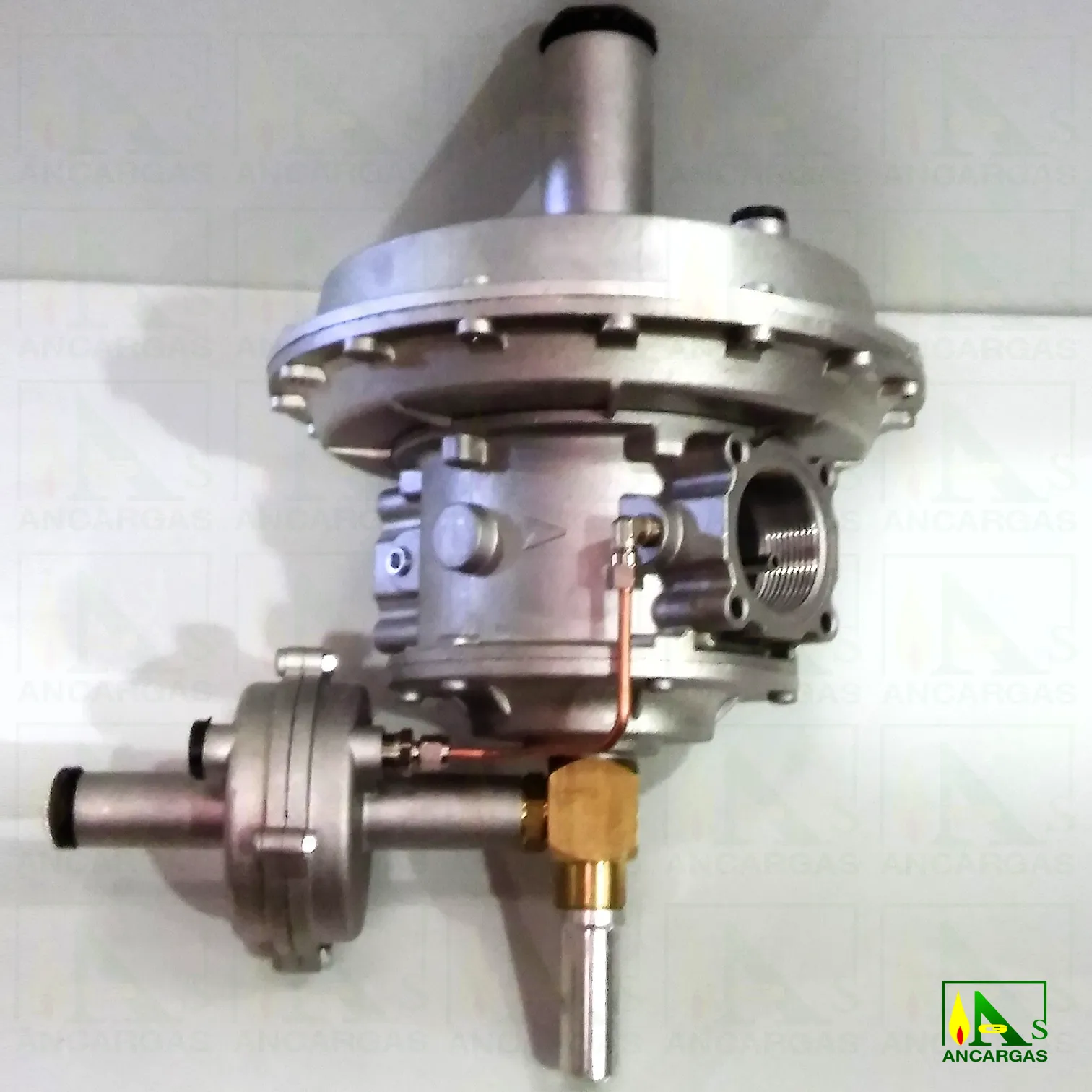

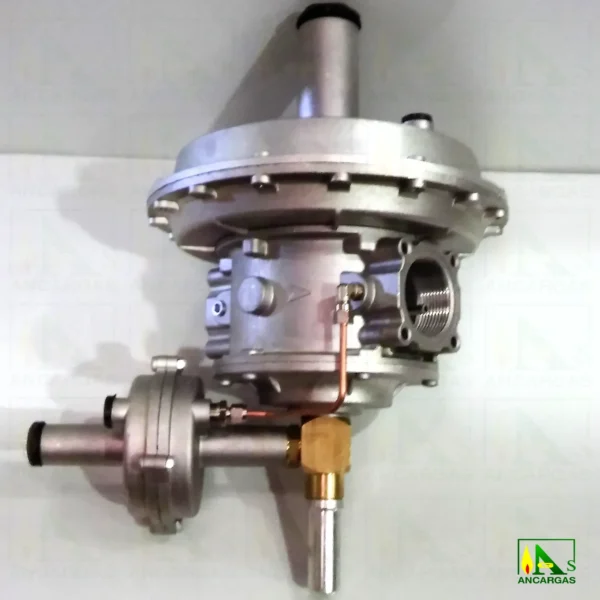

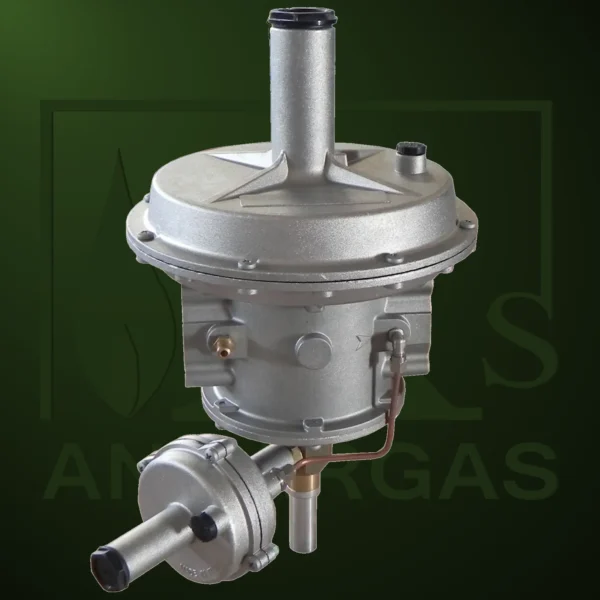

Regulador MADAS RG/2MB – 0,5 bar a 30-110mbar HxH 1″ VIS MIN
Presión Entrada: 0,5 bar.
Presión Salida: 30-110 (37) mbar.
Conexiones: HxH 1″
Con seguridad Vis Mínima
Existen los mismos modelos con filtro incorporado.
Otros rangos consultar.
Dispositivo que suministra en el tramo posterior un valor de presión (P2) predefinido y constante (dentro de los límites de funcionamiento previstos) al variar la presión de entrada (P1) y/o del caudal (Q). El obturador compensado garantiza precisión en la regulación de la presión de salida (P2), incluso en caso de variaciones elevadas y repentinas de la presión de entrada.
Está provisto de:
• muelle para la regulación de la presión de salida;
• toma de presión en salida (excepto algunas excepciones) para el control de la presión de salida (P2). En algunos modelos la toma de presión se encuentra también en la entrada;
Componente diseñado para uso industrial en sitios industriales.
Normas de referencia: EN 88-1 – EN 13611.
DATOS TÉCNICOS
• Uso : gases no agresivos de las tres familias (gases secos)
• Temperatura ambiente (TS) : -15 ÷ +60 °C
• Presión máxima de funcionamiento : 0,5 bar
• Caudal: 25 m3/h gas
• Clase : A (P2 ± 15%)
• Resistencia mecánica : Grupo 2 (según EN 13611)
• Conexiones embridadas acoplables con bridas PN 16 : (DN 125 – DN 150) ISO 7005 / EN 1092-1
• Conexiones embridadas ANSI 150 : bajo petición
• De conformidad con : Directiva ATEX 2014/34/UE
