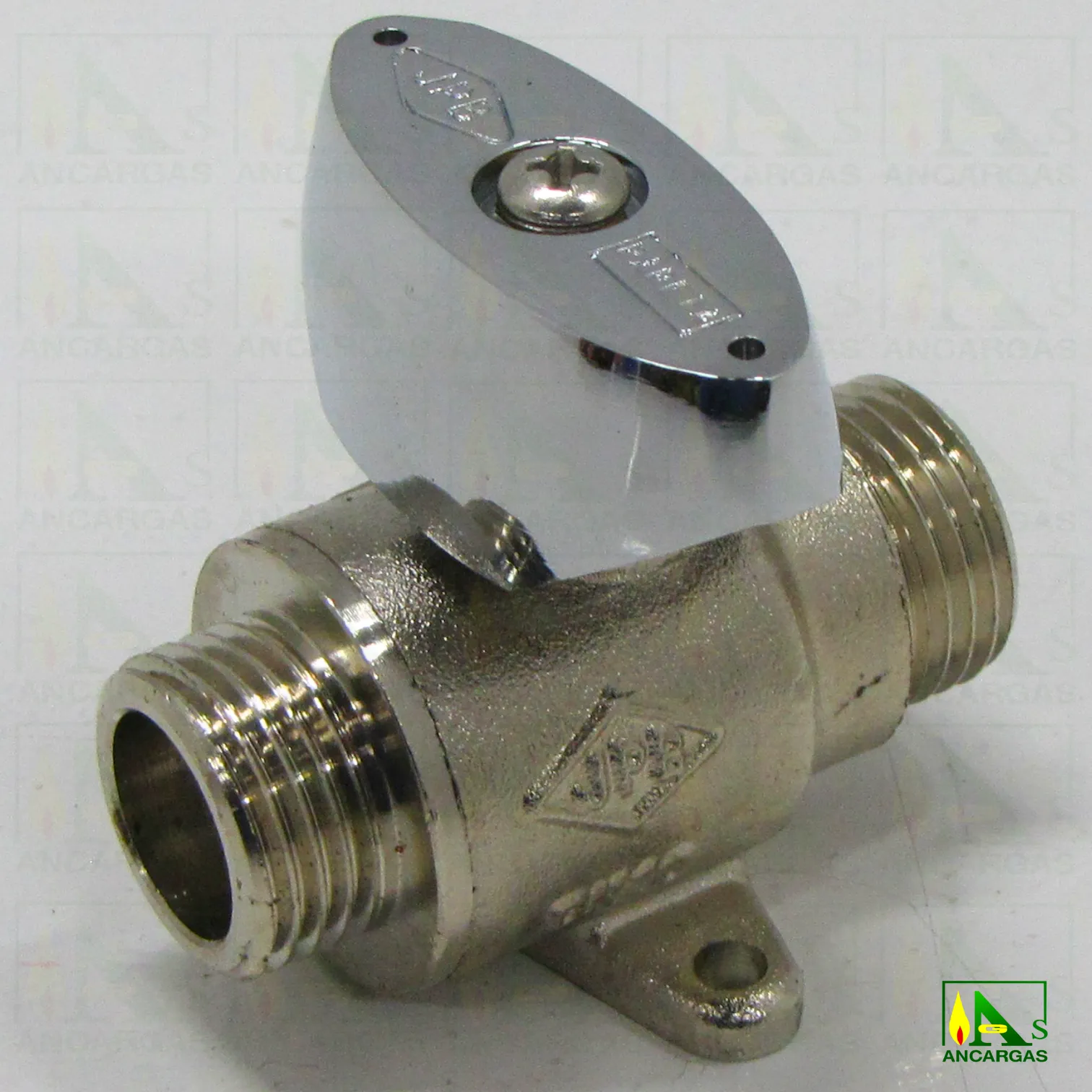

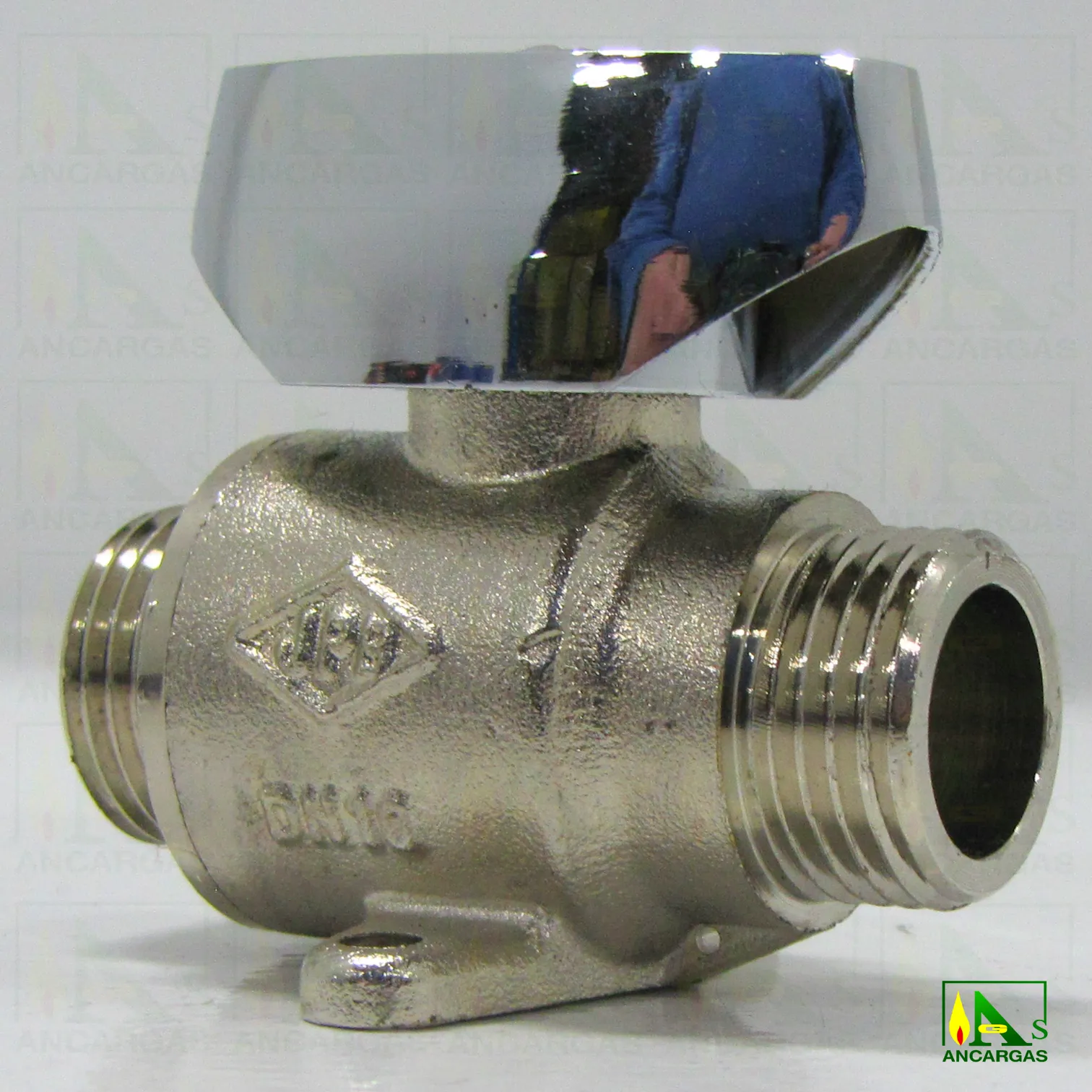

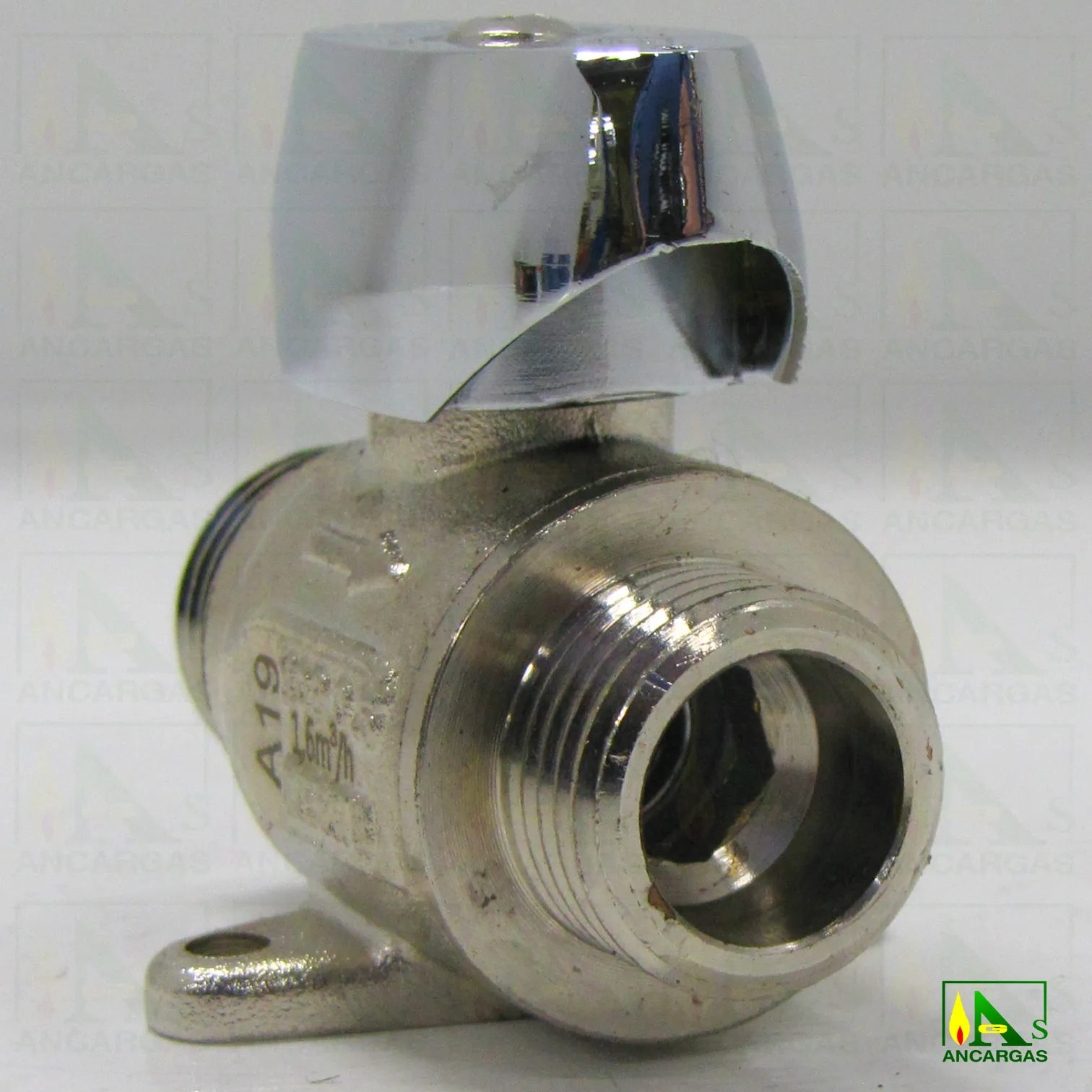

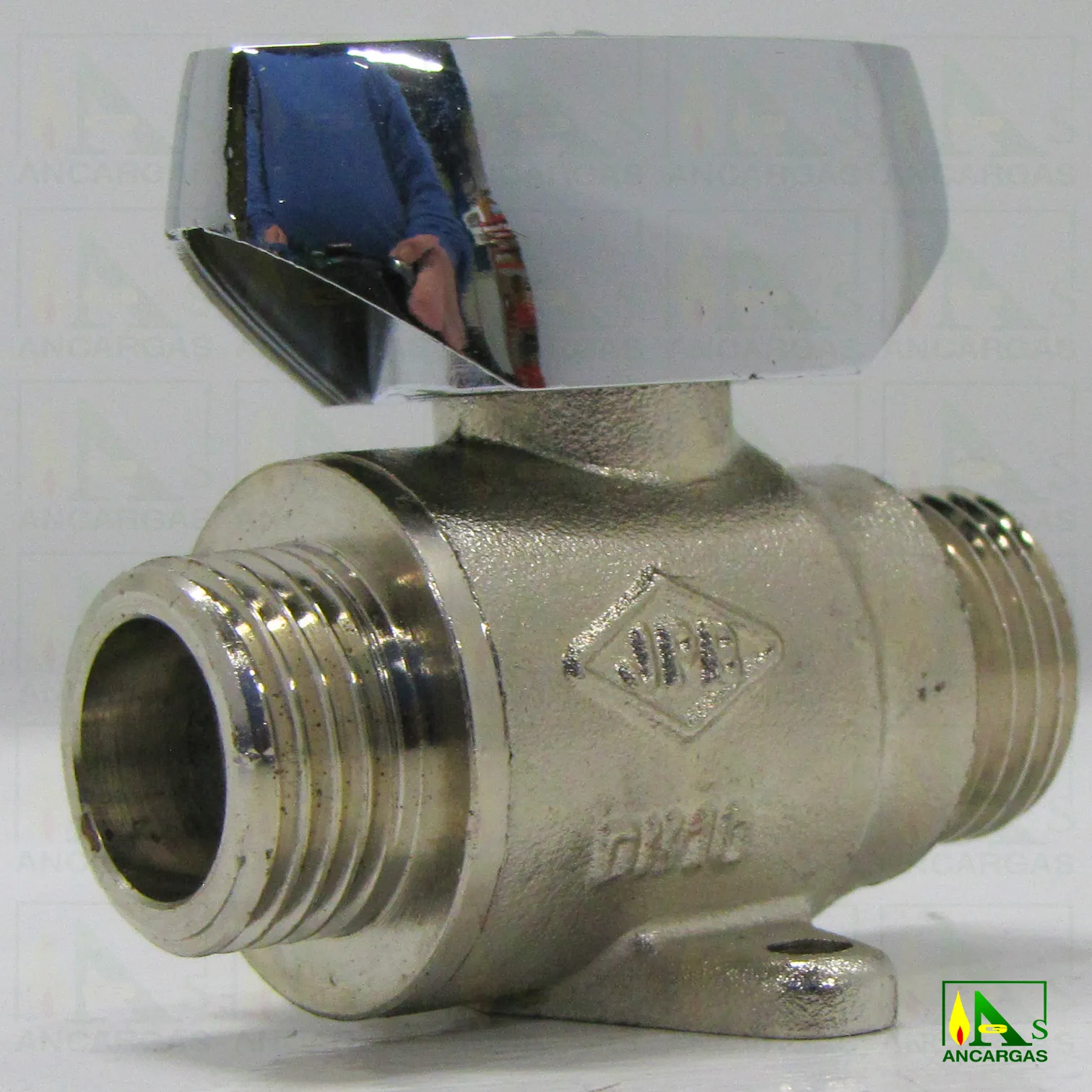

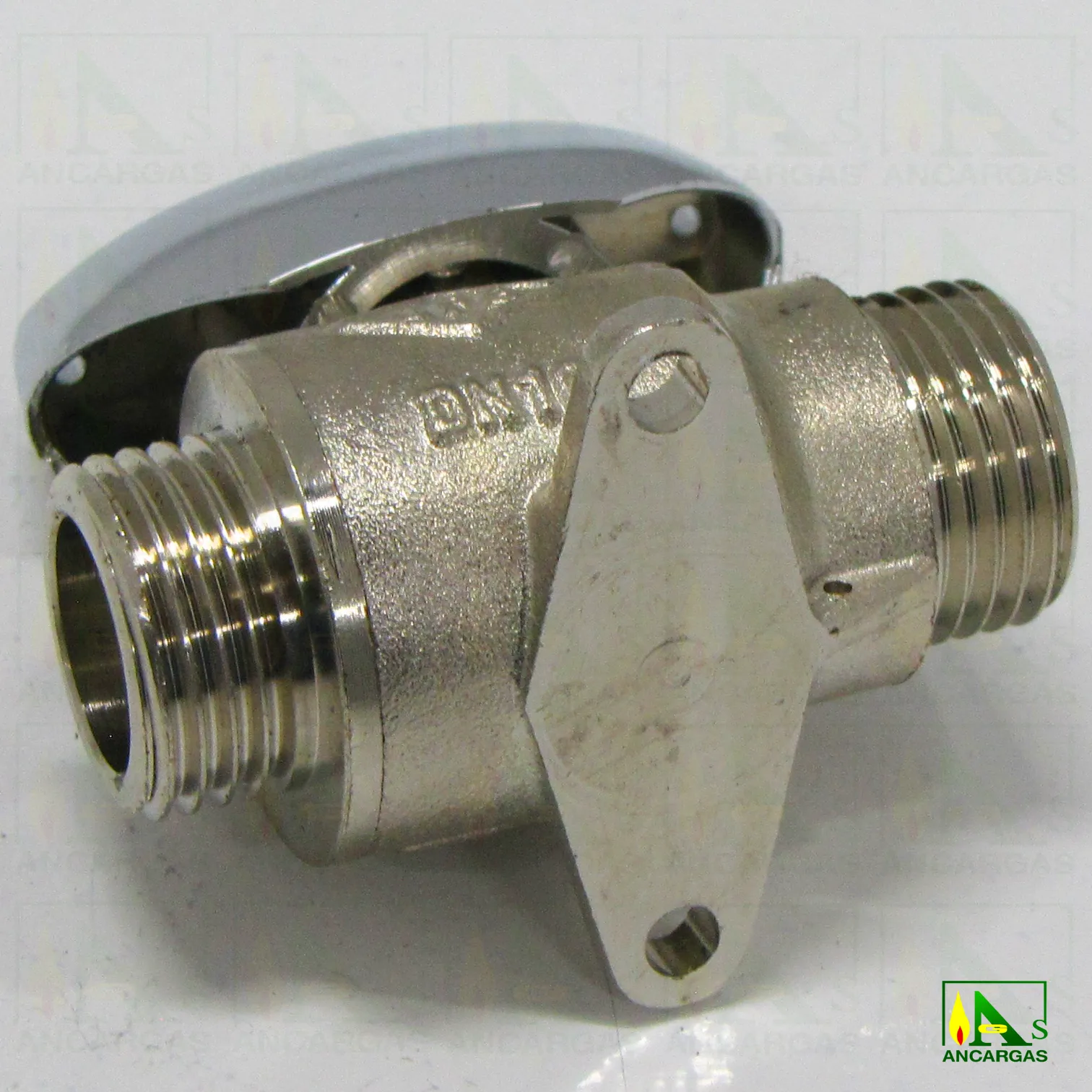

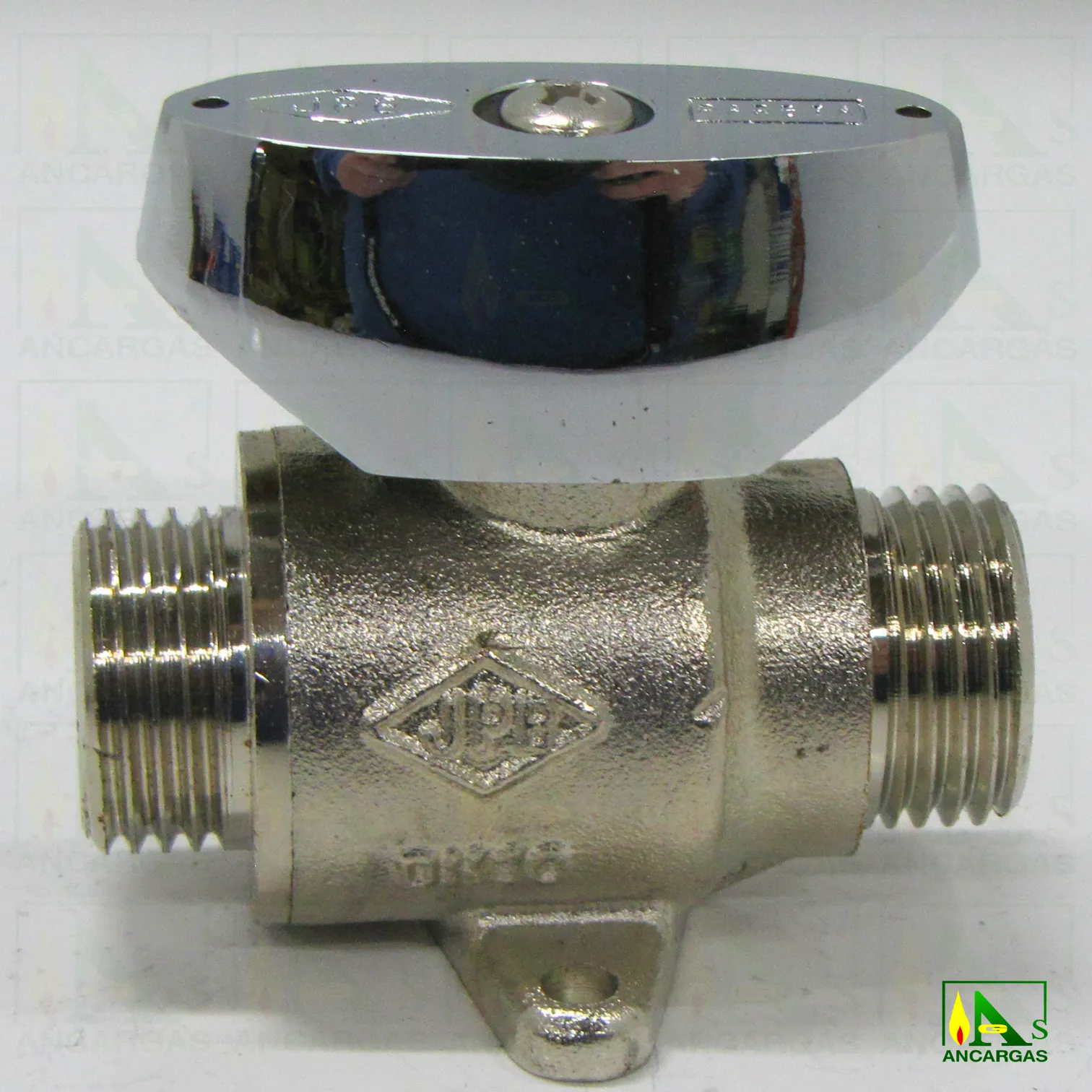

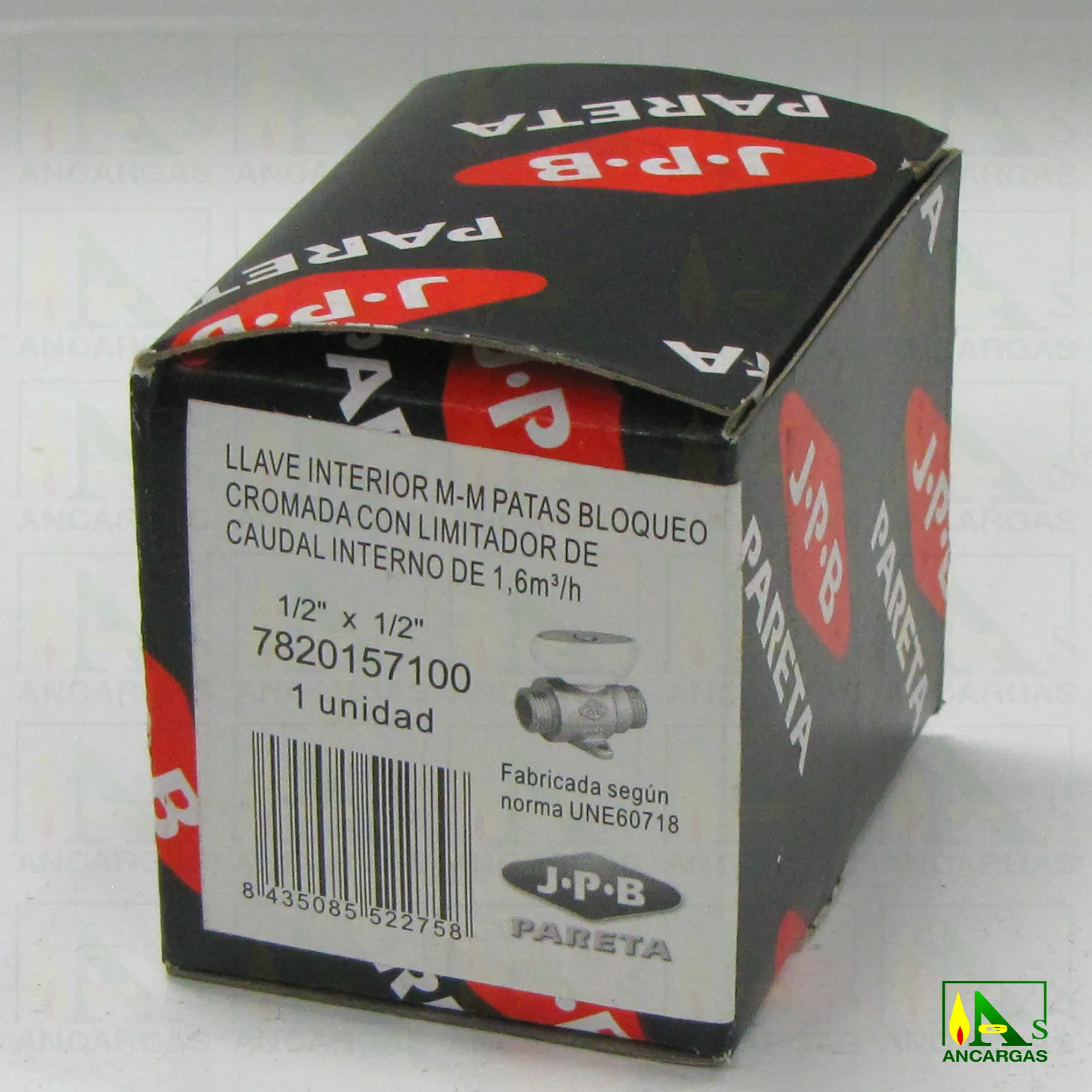

Llave esfera cromada con limitador de caudal interno MxM 1/2″ para GN 21mbar
Medida: MxM 1/2″
Gas: GN 21 mbar
MOP: 5 bar
Caudal: 1,6 m³/h
Llave con limitador de caudal para instalaciones interiores según la norma UNE 60718 con patas, con sistema de bloqueo y precintable.
El Limitador de Caudal insertado en el interior de esta llave cumple con los requisitos exigidos en la Norma UNE-60719.
Aunque la llave pueda trabajar a una presión de 0,5 Bar, el limitador de caudal interno debe trabajar obligatoriamente y sin excepción a la presión señalada en el primer cuadro superior (20/150 a 37 mbar y 1/2” a 21 mbar). Nunca exceder de estas presiones.
El caudal nominal de cada limitador de caudal (Q Nominal) está expresado en m3/h para cada tipo de gas. Para el de la llave de 20/150 se expresa en m3/h de propano y para el de la llave de 1/2” se expresa en m3/h de gas natural.
Los caudales de disparo están dentro de un rango de 1,3 m3/h a 1,8 m3/h de propano para el limitador de la llave de 20/150 y de 2,0 m3/h de gas natural para el limitador de la llave de 1/2”.
Respetar el sentido de flujo marcado con la flecha en el cuerpo de la llave.
Esta llave se puede colocar en cualquier instalación existente. No necesita ningún tipo de modificación, ya que no varían las medidas básicas de instalación respecto a cualquier llave interior DN10 sin limitador de caudal. Ver cotas L, H, K y el ØS.
Fabricada según Norma UNE 60718 y con certificación AENOR
El limitador de caudal insertado en esta llave cumple con los requisitos exigidos en la Norma UNE 60719. Para su correcto funcionamiento, la llave debe estar siempre en posición totalmente ABIERTA. En posiciones intermedias, pierde efectividad.
Se recomienda instalar esta llave en posición horizontal o en posición vertical ascendente según el sentido de flujo.
MATERIALES
• El latón empleado es conforme a las normas UNE-EN 12165, UNE-EN 12164 y UNE-EN 1982
• Las juntas de caucho empleadas son conformes a la norma EN 549
• Lubricantes empleados conforme a la norma EN 377
FUNCIONAMIENTO
• Para el cierre del flujo, actuar sobre el mando mediante un giro en el sentido de las agujas del reloj. Éste debe quedar en posición perpendicular al sentido del flujo.
• Para la apertura del flujo, actuar sobre el mando mediante un giro en el sentido contrario a las agujas del reloj. Éste debe quedar en posición paralela al sentido del flujo. En los modelos con anclaje automático de seguridad (bloqueo de apertura), se debe presionar sobre el mando para liberar dicho bloqueo y seguidamente girarlo en el sentido contrario a las agujas del reloj.
• Para preservar el buen funcionamiento de la llave, es absolutamente necesario que esta no permanezca en posiciones intermedias de apertura o cierre bajo ningún concepto.
• Se recomienda proceder a realizar los movimientos de apertura y cierre de la llave, como mínimo una vez al mes.
CARACTERISTICAS TECNICAS
• Llaves aptas para gases de la 1ª, 2ª y 3ª familia.
• Temperatura máxima de funcionamiento: +50º C.
• Temperatura mínima de funcionamiento: – 10º C.
• Par de maniobra: ver tabla superior columna P.M.
• Presión máxima de trabajo de la llave: 0,5 bar
• Estas llaves tienen un sentido de flujo determinado, el cual está indicado con una flecha en el cuerpo.
VERIFICACIONES PERÍODICAS
• No se requiere de operaciones de mantenimiento. Sólo se recomienda proceder a realizar los movimientos de apertura y cierre de la llave como mínimo una vez al mes.
• Durante la vida útil de la llave, tendrán que efectuarse las verificaciones de ausencia de fugas exigidas por la reglamentación vigente.
• Comprobar de forma periódica que el funcionamiento de la llave es correcto, principalmente los movimientos de apertura y cierre de la misma.
• Comprobar también de forma periódica el aspecto general de la llave, asegurando que no existan partes deterioradas de la misma
ADVERTENCIAS
• Cualquier deterioro o rotura de una llave o parte de ella requiere la sustitución completa de la misma.
• El deterioro de cualquier parte de una llave significa el no cumplimiento de los requisitos de la normativa.
• Asegurarse que la llave es la adecuada para el aparato o red al cual instalamos, y que le permite el caudal necesario para la utilización prevista.
• Todas las instalaciones tienen que realizarse de acuerdo con los códigos de prácticas existentes, leyes locales y reglamentaciones nacionales aprobadas.
• Para comprobar la ausencia de fugas en la instalación, NO UTILIZAR NUNCA llamas o cualquier sustancia o producto inflamable o susceptible de incendio o explosión.
• No utilizar nunca bajo ningún concepto esta llave para un uso distinto al que ha estado diseñada y fabricada.
