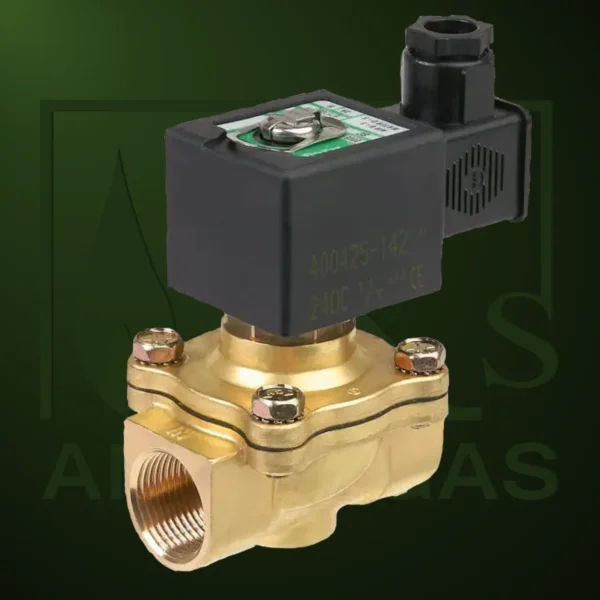

Electroválvula rearme automático NC a 220 V. Presión 9 bar. marca ASCO HxH 3/4″
Válvulas de dos vías, operadas por piloto, presión cero, N/C
Electroválvulas de dos vías, pilotadas, presión mínima de funcionamiento cero bar, normalmente cerradas con conexión de puerto roscado.
Cuerpo de latón
Presión no necesaria para el funcionamiento.
Compacto y ligero
Conexión de enchufe DIN
Se puede montar en cualquier posición
Válvulas solenoides compactas adecuadas para la mayoría de aplicaciones de manipulación de gases y fluidos. Cuando sea práctico, las válvulas se muestran con un diagrama esquemático que muestra la función (del circuito). El diagrama está diseñado de modo que el lado izquierdo del diagrama describe el funcionamiento de las válvulas cuando la bobina está energizada. Cuando la bobina está desenergizada, el retorno por resorte (o servoasistido) controla la válvula y se describe en el lado derecho del diagrama. La designación de 3/2 vías indica una válvula con tres puertos y dos modos de operación. Es una práctica normal referirse a las válvulas de 2/2 vías como de dos vías. Las designaciones de puertos A, B, P, P1, P2 y R se utilizan en los diagramas esquemáticos y están marcadas en los cuerpos de las válvulas. Los cuerpos de válvulas están marcados para una función de circuito específica, pero a menudo se pueden utilizar para otras funciones. La referencia a los diagramas esquemáticos y las especificaciones técnicas indica las conexiones apropiadas y las capacidades de presión cuando se requiere una función de circuito alternativa.
Tensión de alimentación 230 V CA
Número de puertos 2
Tamaño de conexión 1/2″
Conexión 1/2 en Rp Hembra
Operación piloto
Posición predeterminada de la válvula NO
Aplicaciones adecuadas Aire, gas inerte, aceite, agua
Tipo 2/2
Diámetro del orificio 16 mm
Material del cuerpo Latón
Serie 210
Presión máxima de trabajo 9 bar
Rango de temperatura de funcionamiento -20 → +75 °C
Temperatura máxima de funcionamiento +75°C
Rosca Estándar o Tipo de Conexión Rp
Temperatura mínima de funcionamiento -20°C
Conexión Hembra
Tiempo máximo de apertura 120 ms
Factor de Flujo Kv 3,4m³/h
Tiempo máximo de cierre 120 ms
