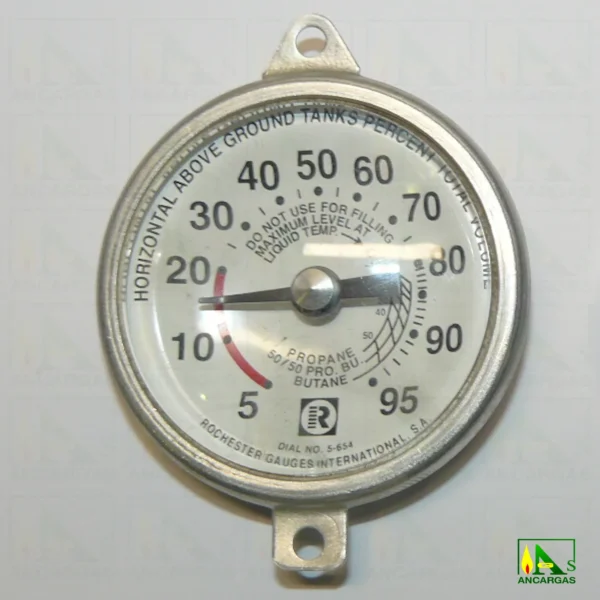

Dial ROCHESTER SENIOR
Temperatura de funcionamiento: -40° a 80°C (-40°F a 176°F).
Exactitud: Salida de voltaje ±4% (escala completa) de la indicación visual del dial. (Los errores del indicador de flotador no se incluyen). Consulte DS-1318 para conocer los voltajes de salida nominales correspondientes a las graduaciones del dial.
Repetibilidad: ±1%.
Rango de voltaje operativo: 3,5 a 6,0 vcc/ratiométrico.
Tensión de salida: Ratiométrico 5-80% del voltaje de entrada @ 5-80% del volumen.
Resolución: Infinito.
Corriente de funcionamiento: 4,5 mA.
Corriente de salida: ±1 MA.
El dial R3D® – LP está diseñado para permitir un segundo acoplamiento magnético. Este es un acoplamiento del imán de puntero R3D® – LP, a través de la lente sellada y en el módulo de efecto Hall.
Los diseños anteriores de diales impulsados magnéticamente que producen una señal de salida eléctrica tenían las desventajas inherentes al uso de resistencias variables con un contacto de brazo de limpiaparabrisas. La conexión magnética del sensor de efecto Hall es más fiable que los sistemas que dependen del contacto deslizante de los dispositivos de resistencia variable. El Efecto Hall es una tecnología de estado sólido sin contactos en movimiento. Cuenta el hecho de que un imán dobla el camino de los electrones moviéndose a través de un semiconductor. La flexión de los electrones se puede detectar y convertir en una señal eléctrica.
El R3D® – LP y el módulo de efecto Hall se pueden utilizar como un retrofit en los medidores de tanque LP existentes para proporcionar una salida eléctrica que se puede utilizar para la supervisión remota de los niveles del tanque. Con el monitoreo remoto de los niveles de tanques, los distribuidores de gas LP podrán planificar entregas más eficientemente a varios consumidores.
El estuche R3D® – LP está sellado herméticamente mediante soldadura ultrasónica para fundir y fusionar la caja en una sola pieza sólida. Esto mantiene el tiempo fuera, en el sur de «sin niebla» leer ABIL i Ty mientras extiende grandemente la vida mecánica. El sello es un diseño de alta confiabilidad y sin juntas.
La caja de plástico es mucho más resistente a la corrosión que cualquier otro de metal-carcasa y es capaz de resistir amplias variaciones en TEM por una Tura. La lente y la caja son un material plástico de forma especial, estabilizado UV.
El dial R3D® – LP está montado en los calibres Junior o Senior de Rochester con #0040-00416 tornillos de esfera de acero inoxidable (6 — 32 x 3 ⁄ 8 «). Un elemento ad di tion al disponible para asegurar conexiones a prueba de intemperie desde el módulo para el monitor remoto es calor encogimiento sol der manga parte 0025-00495.
