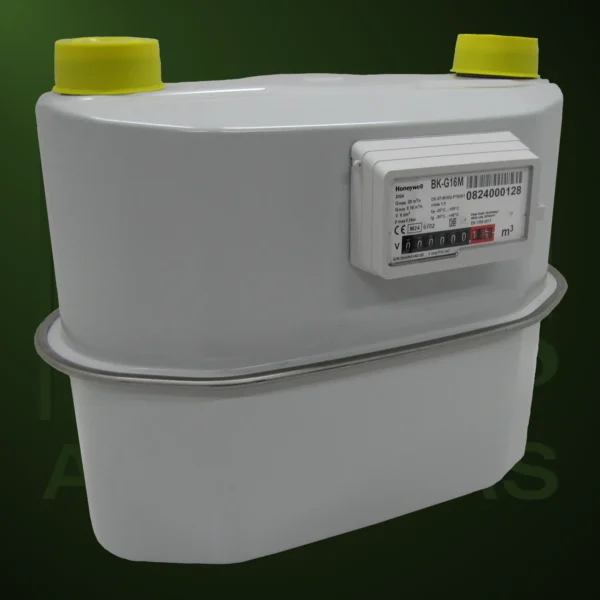

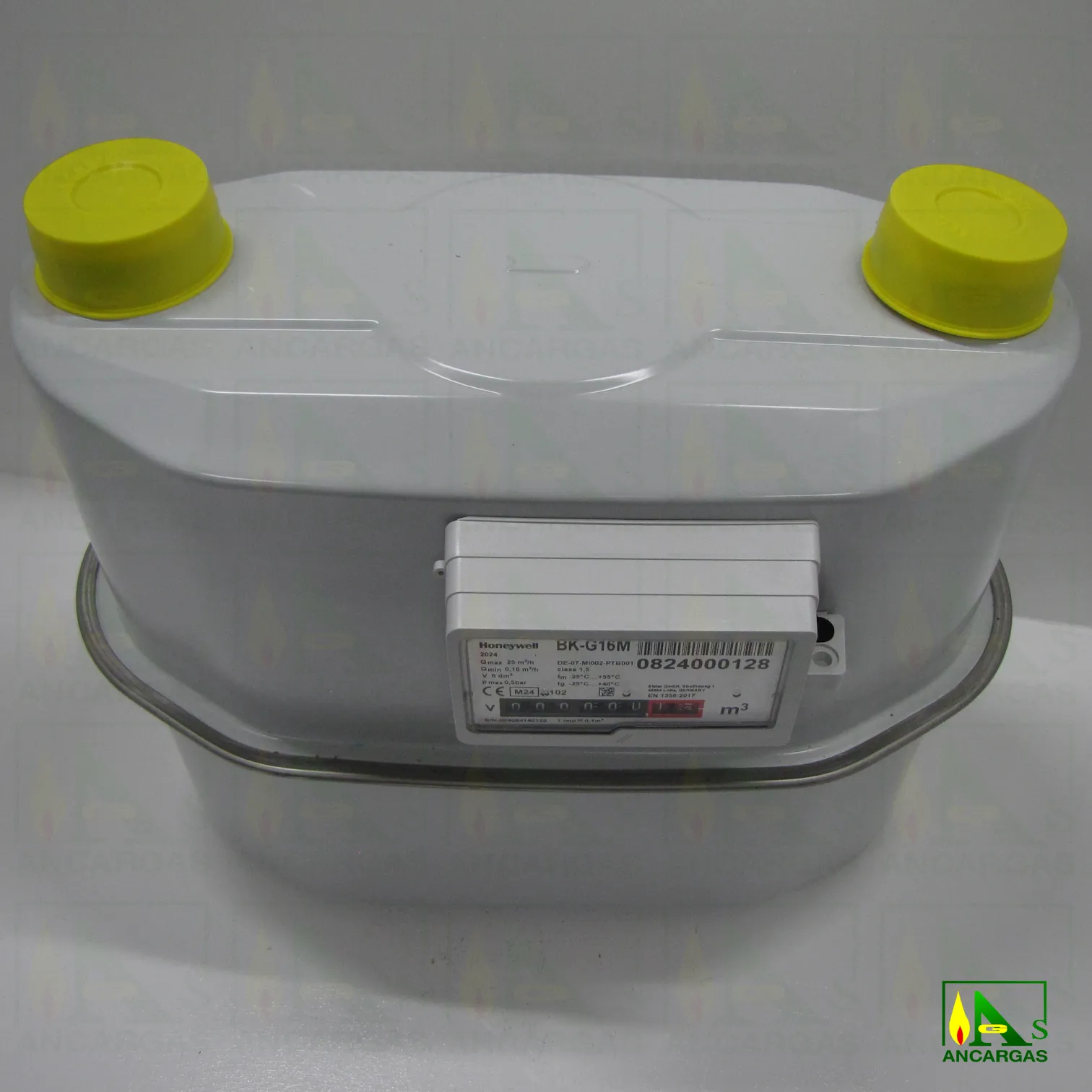

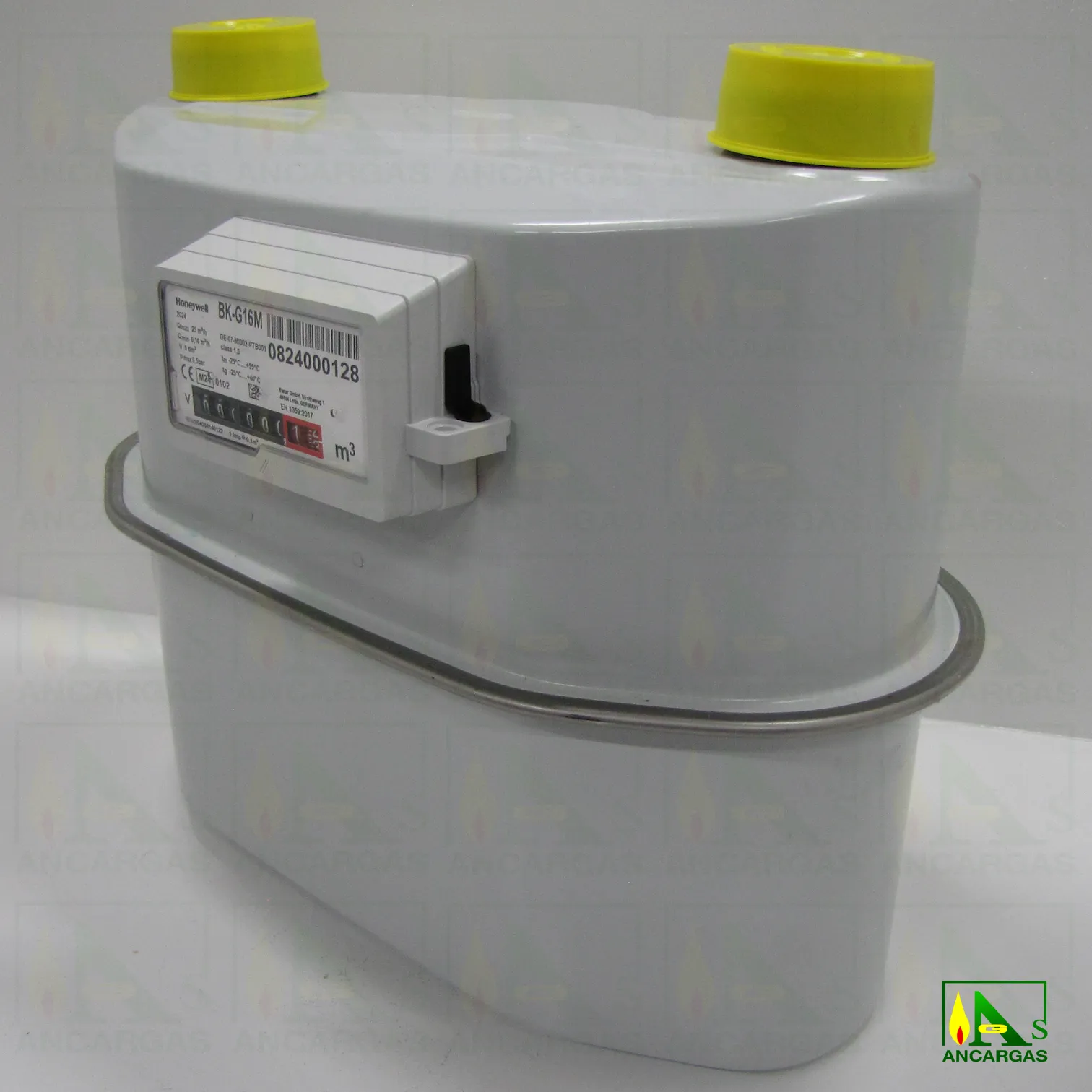

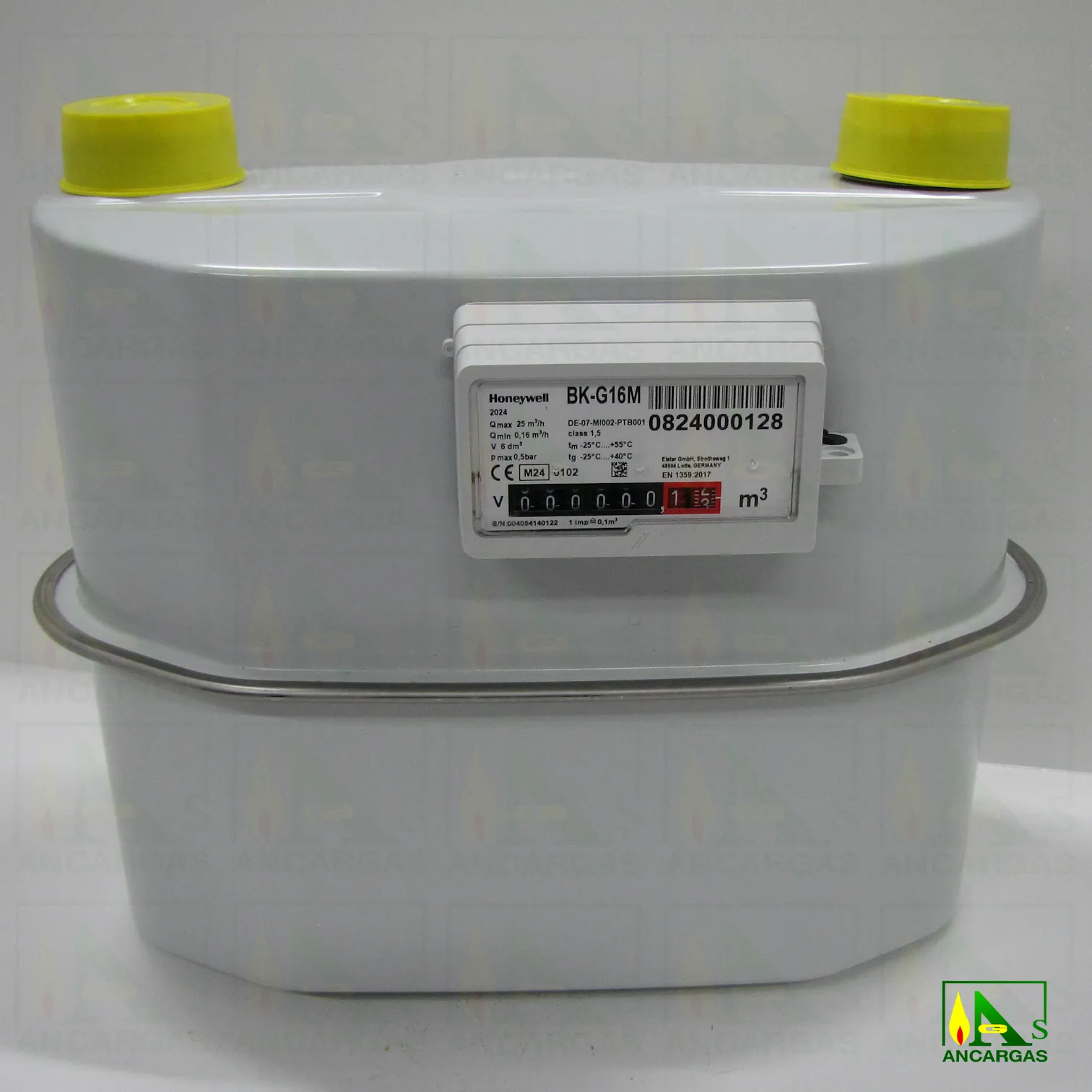

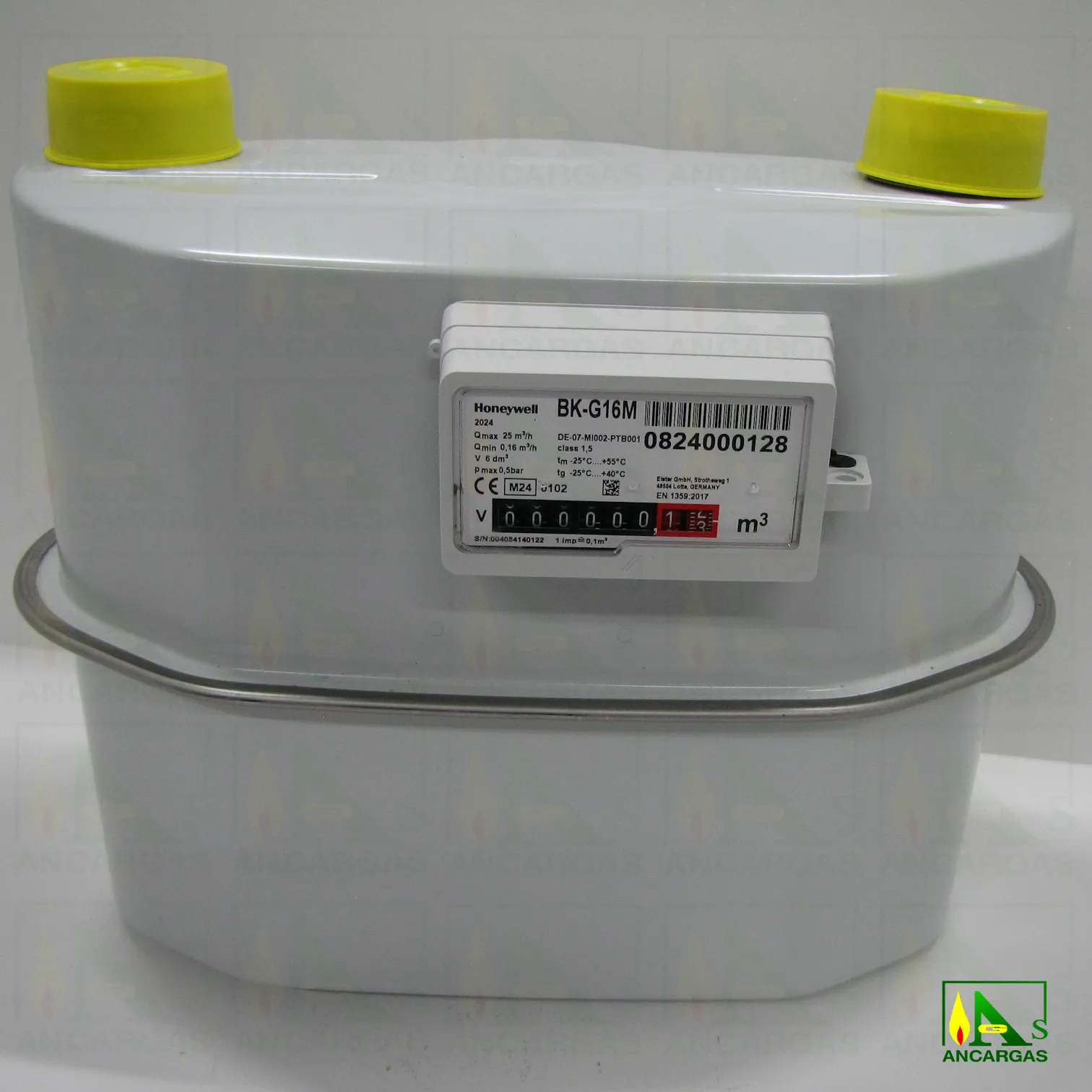

Contador G-16 de membranas BK-G16 MxM 2″ Presión Máxima 500mbar
Contador de membranas distancia entre centros 280 mm G-16
Roscas M x M 2″
Presión trabajo 0,5 bar
Caudal máximo 25 m³/h
Contadores de gas de membranas compactos para uso comercial
Aplicaciones
Fluidos: gas natural, gas ciudad, propano, butano, aire (Otros fluidos: gases inertes según EN 437)
Industria: distribución de gas
Funciones: medición de gas en condiciones de operación(BK-G6T: medición de volumen de gas con compensación de temperatura (TC))
Información breve
Los contadores de gas de membranas para uso comercial BK-G10 y BK-G16 cumplen las más elevadas exigencias en cuanto a la precisión de medida y a la seguridad. Incorporan tanto funciones innovadoras como la experiencia de muchas décadas con la medición del gas. Los contadores BK-G10 y BK-G16 se suministran en versión con envolvente engastado con conexiones monotubo o bitubo.
El deplazamiento de las membranas se detiene neumáticamente. Esto asegura tanto bajas cargas en los cojinetes como una operación silenciosa. La membrana sintética con forma de estadio es dimensionalmente estable. El empleo de materiales y componentes de alta gama así como el sistema de control de cámaras “K” patentado aseguran un estándar de alta calidad.
El sistema “K” coordina perfectamente el movimiento de las válvulas con el flujo de gas real hacia las cámaras de medición. Esto asegura una excelente linealidad, incluso utilizando válvulas pequeñas.
Debido a unas compuertas optimizadas, el Qmín de los modelos BK-G10 y BK-G16 es estable y los contadores de gas no son susceptibles a la contaminación (RPF 0,8 según BS 4161). La unidad de medida se ajusta mediante un sistema patentado de indicador y escala. Aunque el diseño de los modelos BK-G10 y BK-G16 es muy robusto, los contadores de gas siguen siendo instrumentos de medida y como tales deben manejarse con cuidado.
Principio de funcionamiento
Las cuatro cámaras de medición están separadas por membranas sintéticas. Las cámaras se llenan y vacían periódicamente, y el movimiento de las membranas se transmite mediante un engranaje al cigüeñal. Este eje mueve las compuertas, que controlan el caudal de gas. Las revoluciones del engranaje se transmiten por medio de un acoplamiento magnético o mecánico al totalizador.
La función de compensación de temperatura de las versiones BK-G10T y BK-G16T asegura, mediante un elemento bimetálico, que la carrera de las membranas se adapte a la temperatura actual del gas.
Características principales
• Certificado del PTB de conformidad con la MID
• Aprobación según EN 1359 por la DVGW alemana
• Caudales desde 0,16 m3/h a 25 m3/h (G16)
• Volumen cíclico: 6 litros Versión T: 5,6 litros
• Presión máxima de operación: 0,5 bar
• Alta resistencia térmica (HTB) hasta 0,1 bar según EN 1359
• Alta precisión y fiabilidad a largo plazo
• Revestimiento de polvo gris claro según RAL 7035
• Equipados con imán en el reloj; se puede acoplar a posteriori un emisor de impulsos de baja frecuencia BF (l = 0,1 m3/impulso)
• No susceptibles a la contaminación (RPF = 0,8)
• Rango de temperatura: estándar: -10 °C a +40 °C, otras temperaturas bajo pedido
• Disponibles con compensación de temperatura
• Tecnología de totalizador inteligente, sistema Chekker, Absolut-ENCODER y aplicaciones radio
